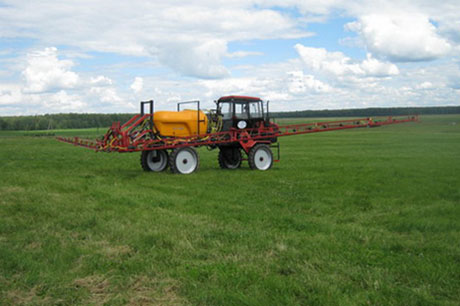

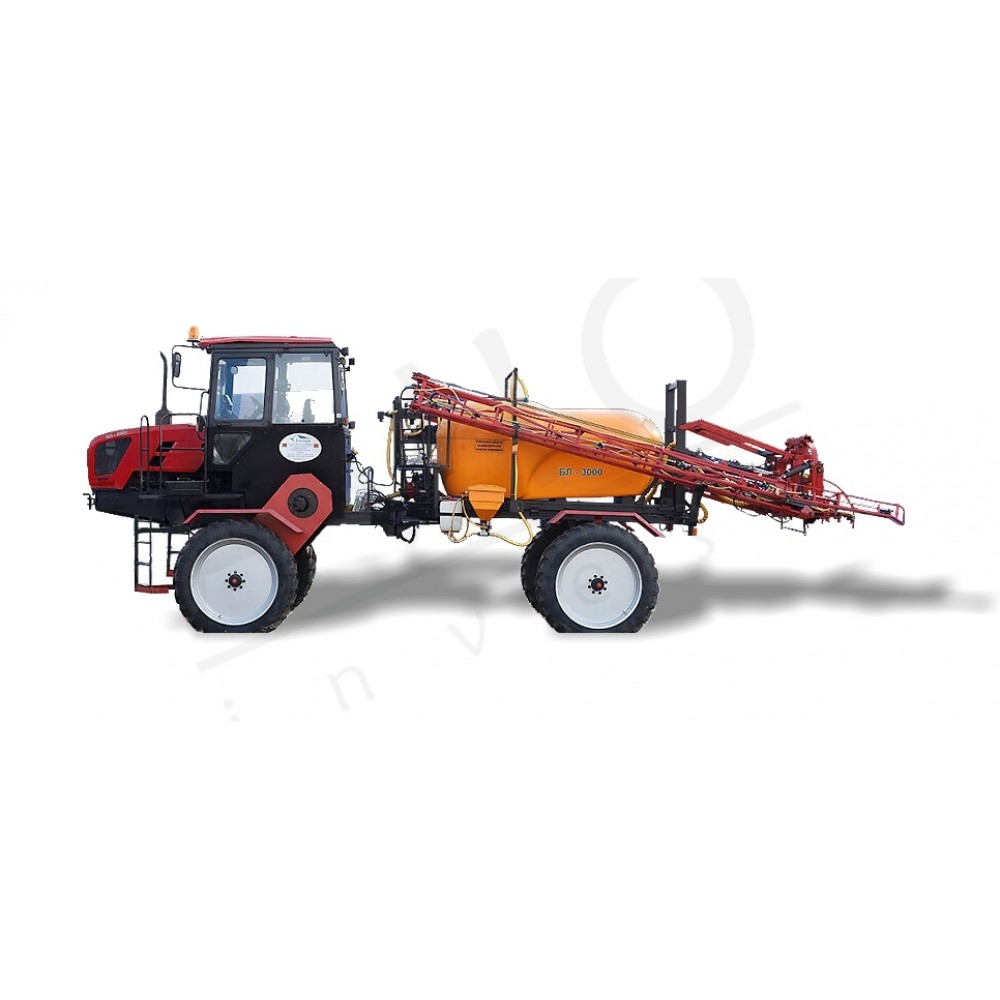

ОПРЫСКИВАТЕЛЬ САМОХОДНЫЙ БЛ-3000 С КЛИРЕНСОМ 1300 ММ
Артикул: БЛ-3000Представляем новую модель самоходного опрыскивателя БЛ-3000. Основное назначение этого оборудования – это проведение химической защиты растущих на полях культур, а также нанесения жидких удобрений.
Данная модель имеет пространственную штангу, на которую установлена маятниковая система, копирующая все неровности обрабатываемого участка. Дополнительно штанга усилена амортизаторами.
Тормозная система, установленная на опрыскивателе, имеет дисковый тип конструкции. Кроме того, отдельно установлен стояночный тормоз.
Опрыскиватель может обрабатывать колеи от 1,8 до 2,3 метров. При этом максимальный клиренс составляет 1,3 метра.
Штанга имеет возможность регулировки по высоте от уровня почвы. Самое низкое положение составляет 500 миллиметров, а самое высокое – 2100. Штанга удерживает револьверные распылители, которые расставлены на расстоянии 500 миллиметров друг от друга. Вся конструкция штанги защищена особым защитным покрытием, изготовленным из трехслойного полимера, которое не допускает попадания загрязнений, способствует долговечности и стойкости к различным погодным условиям. Бортовой компьютер управляет различными процессами работы опрыскивателя. Предусмотрена возможность отдельного управления секциями и полуштангами.
Отдельное внимание стоит уделить навигационной системой, которая полностью взаимодействует с бортовым компьютером. При помощи этой системы можно контролировать полную обработку всей площади, а также исключить повторную обработку отдельных участков площади.
Опрыскиватель оснащен баком в 3000 литров, баком для промывания системы в 150 литров, а также баком для мытья рук в 20 литров. Кроме того, конструкция содержит миксер и мешалки. Все емкости изготовлены из ремонтопригодного стеклопластика, который обладает высоким уровнем устойчивости к коррозионному воздействию.
Долговременную работу насосу обеспечивает четырехступенчатая фильтрационная система, которая очищает рабочую жидкость.
На все оборудование предоставляется гарантийный срок обслуживания на два года.
ДВИГАТЕЛЬ | |
Тип | Рядный двигатель с турбонадувом, четырехтактный с непосредственным впрыском топлива |
Модель | Д - 245 |
Мощность, (л.с.) | 89 |
Номинальная частота вращения коленчатого вала, об./мин. | 2 200 |
Число цилиндров, шт. | 4 |
Рабочий объем, л | 4, 75 |
Емкость топливных баков, л | 130 |
ТРАНСМИССИЯ | |
Муфта сцепления | Фрикционная однодисковая, сухая, постоянно замкнутая |
Коробка передач | 9/2 механическая, ступенчатая |
Редуктор | Механический, удваивающий число передач |
Число передач: вперед/назад | 18/4 |
Скорость движения, км/ч: Вперед/назад | 1,9-34, 3 / 4,1-9,2 |
Удельный расход топлива, не более, кг/га | 0,7 |
Колесо транспортное | 270/95R38 |
ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ | |
Производительность при обработке полевых культур (с нормой вылива рабочей жидкости 200 л/га) за 1 час основного времени, га | 9,6-28,8 |
Рабочая скорость движения, км/час | 4-12 |
Транспортная скорость движения с незаполненными емкостями, км/час, не более | 16 |
Рабочая ширина захвата, м | 24 |
ВМЕСТИМОСТЬ БАКОВ | |
основного, л технологического, л |
2500 150 |
Масса опрыскивателя (без рабочей жидкости и комплекта ЗИП), кг | 5 500 |
ГАБАРИТНЫЕ РАЗМЕРЫ В РАБОЧЕМ ПОЛОЖЕНИИ | |
- длина, мм - ширина, мм - высота, мм |
9700 24700 3650 |
ГАБАРИТНЫЕ РАЗМЕРЫ В ТРАНСПОРТНОМ ПОЛОЖЕНИИ | |
- длина, мм - ширина, мм - высота, мм |
9800 2600 3650 |
Размер колеи (регулируемый плавно), мм | 1800 – 2400 |
Клиренс (агротехнический просвет между балкой опорно-ходовых колес и поверхностью почвы), мм | 1300 |
Высота установки штанги относительно поверхности почвы (регулируемая), мм | 500-2100 |
РАСХОД РАБОЧЕЙ ЖИДКОСТИ | |
при опрыскивании, л/га при поверхностном внесении жидких минеральных удобрений, л/га |
100-400 100-600 |
Отклонение фактической нормы вылива от заданной, | ± 5 |
Неравномерность внесения рабочей жидкости (отложение препарата) на рабочей ширине захвата, %, не более | ± 20 |
Средневзвешенный медианно - массовый диаметр следов капель (при норме вылива рабочей жидкости 200 л/га), мкм | 200-550 |
Густота покрытия обрабатываемой поверхности каплями, шт/см2, не менее | 30 |
Отклонение концентрации рабочей жидкости от среднего значения по объему бака, %, не более | 5 |
Рабочее давление в напорной коммуникации, МПа | 0,1-0,6 |
Количество распылителей, шт. | 48 |
Шаг расстановки распылителей, мм | 500 |
Оперативная трудоемкость изменения нормы вылива рабочей жидкости, чел/час, не более | 0,5 |
Удельная суммарная оперативная трудоемкость технических обслуживаний, чел/час, не более | 0,025 |
Оперативная трудоемкость перевода опрыскивателя в рабочее или транспортное положение, чел./ч, не более | 0,15 |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ | |
Коэффициент готовности по оперативному времени | 0,98 |
Срок службы, лет | 7 |
Количество обслуживающего персонала, чел | 1 (тракторист) |
Наработка на сложный отказ, час, не менее | 200 |
Минимальный радиус поворота, не более,м | 5,0 |
