Профилировщик АТ-51 предназначен для придания выпуклой поверхности картам торфяной залежи в их поперечном сечении при фрезерном способе добычи торфа. Профилировщик должен эксплуатироваться на торфяных полях, подготовленных в соответствии с действующими «Правилами технической эксплуатации предприятий торфяной промышленности» в районах с умеренным климатом в диапазоне температур окружающего воздуха от минус 5°С до плюс 40°С.
Рабочий орган профилировщика – шнек. Подъём в транспортное положение рабочего органа обеспечивается гидросистемой. Привод рабочего органа – механический от ВОМ агрегатирующего трактора.
Работой механизмов профилировщика управляет оператор из кабины трактора.

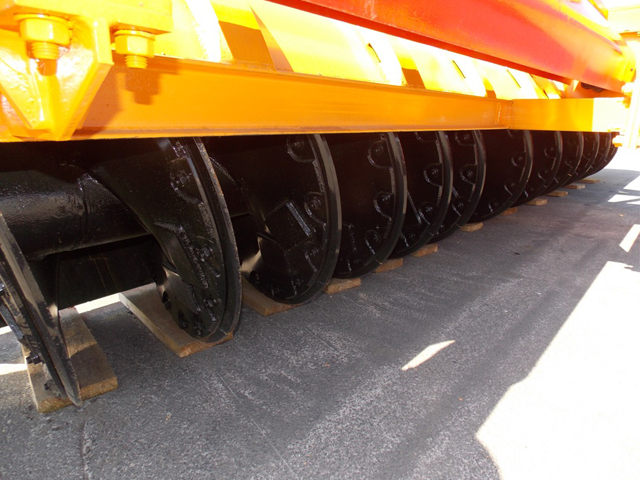

Рабочий аппарат профилировщика представляет собой шнек – двухзаходный с правой стороны на длине 1500 мм, а далее переходящий в однозаходный. Левый конец вала шнека на длине 700 мм витков не имеет. Преимуществом является наличие многозаходной части, что значительно облегчает перемещение массы торфа от одного края шнека к другому. Шнек не забивается и работает быстрее. Шнек снабжен по наружному диаметру витков сменной режущей кромкой с углом заострения в 30°. Кромка изготовлена в виде отдельных секций, которые болтами крепятся к виткам шнека, что позволяет при необходимости быстро произвести их замену. Заглубление шнека и угол наклона к горизонту, а также подъём в транспортное положение осуществляется из кабины трактора.
Привод рабочего органа – механический от ВОМ агрегатирующего трактора.
Технические характеристики
Тип | Прицепной |
Агрегатирующее средство | Трактор тягового класса 2 и более |
Производительность, га/ч | 0,8...1,3 |
Рабочая ширина захвата шнека, мм | 5700 |
Диаметр шнека, мм | 800 |
Шаг шнека, мм | 600 |
Угол наклона рабочего органа, град | 0...5 |
Давление на грунт под катками, МПа | 0,04 |
Скорость рабочая, км/ч | 0,49...4,25 |
Привод рабочего органа | Механический от ВОМа трактора |
